حلول هندسية
لأنظمة التكييف المركزي.

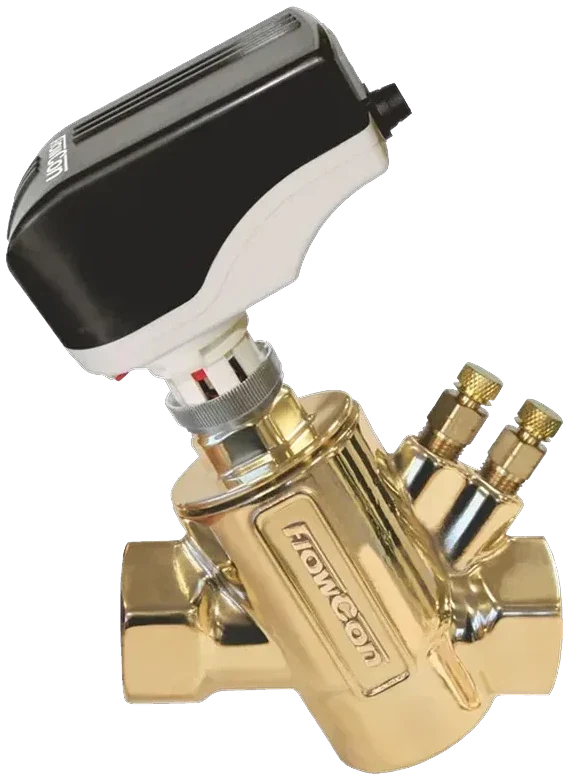

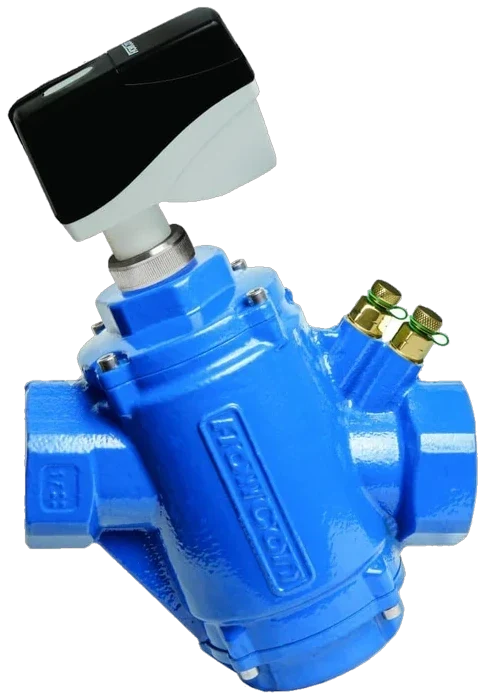

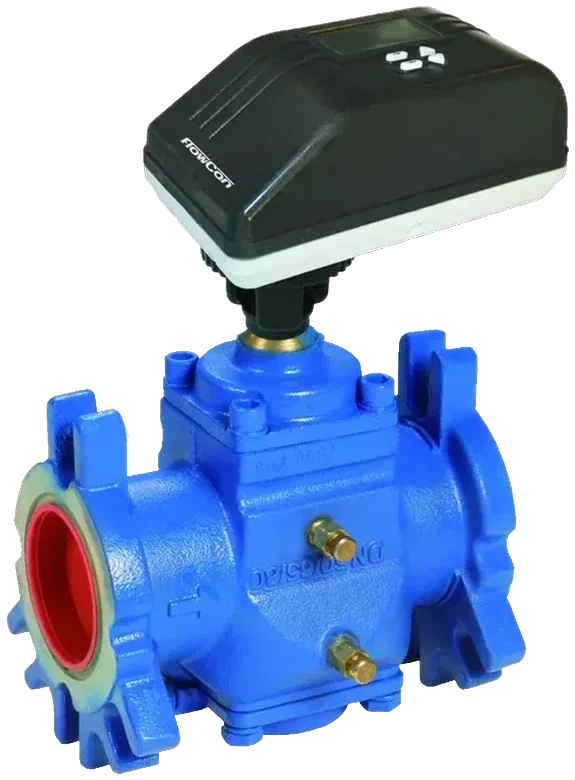

يجمع محبس PICV ثلاث وظائف في محبس واحد: ضبط معدل سريان المياه (Dynamic Balancing Valve)، والتحكم في السريان حسب احتياج الوحدة (Two-Way Control Valve)، وتثبيت فرق الضغط عبر محبس التحكم (Differential Pressure Control – Built-in Diaphragm).

يُضبط المحبس مسبقًا على أقصى معدل سريان مطلوب، ويحافظ الغشاء الداخلي (Diaphragm) على فرق ضغط ثابت أثناء عمل محبس التحكم رغم تغيّر الضغط في الشبكة. وبذلك تحصل كل وحدة على معدل السريان الذي تحتاجه بدقة، مما يساعد على اتزان الشبكة تلقائيًا دون الحاجة إلى محابس اتزان منفصلة، ويحقق تحكمًا أفضل في درجة الحرارة مع توفير الطاقة.

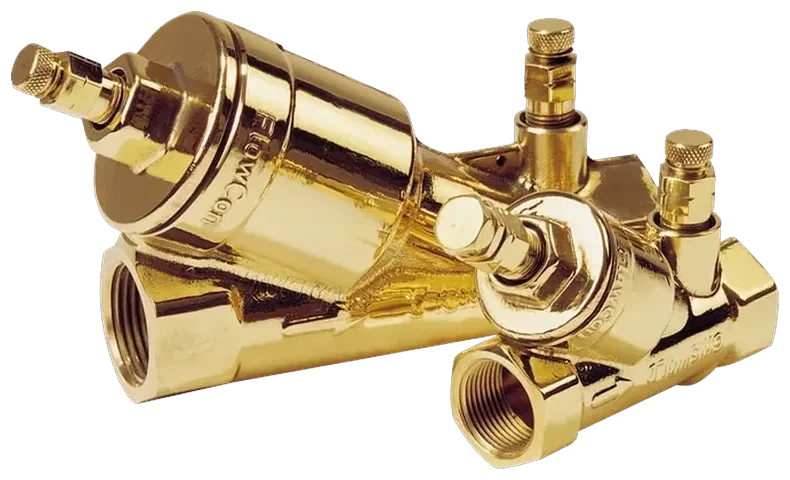

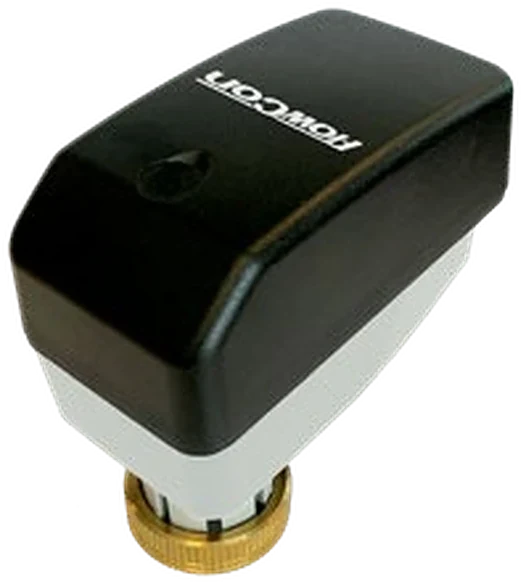

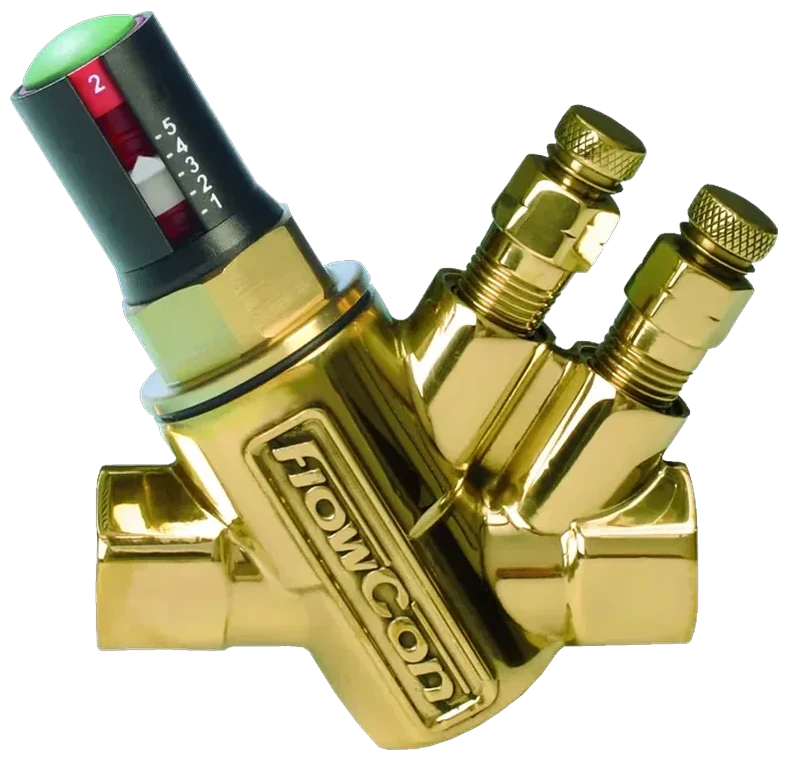

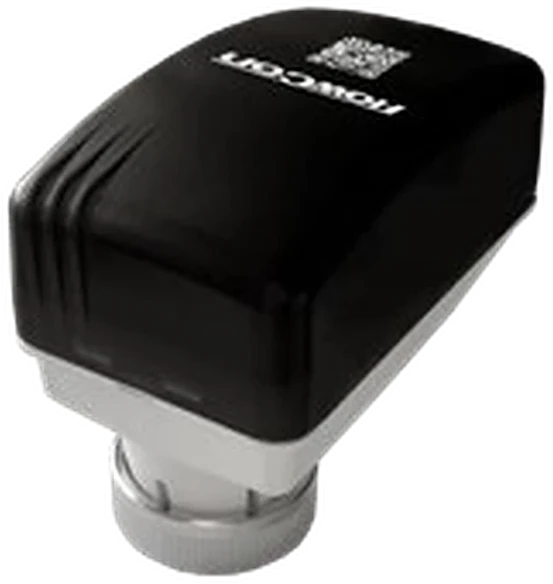

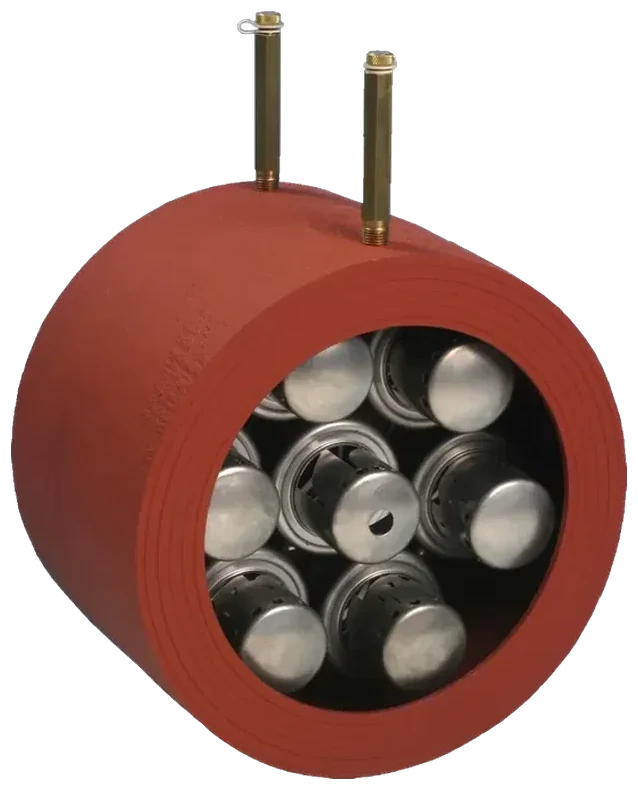

يعمل محبس الاتزان الديناميكي (Dynamic Balancing Valve) على تحديد أقصى معدل سريان للمياه والحفاظ عليه ضمن نطاق معين من الضغط التفاضلي (Differential Pressure Range)، لكنه لا يتحكم في السريان حسب درجة حرارة الغرفة. أما محبس PICV (Pressure Independent Control Valve)، فيجمع بين ضبط أقصى معدل سريان، وتثبيت فرق الضغط أثناء عمل محبس التحكم، والتحكم في السريان بواسطة محبس تحكم ثنائي الاتجاه بموتور (Motorized Two-Way Control Valve) حسب احتياج النظام. وبذلك يحقق تحكمًا أدق في درجة الحرارة واتزانًا تلقائيًا لشبكة المياه.

يُستخدم كلا النوعين لضبط معدل سريان المياه في دوائر التكييف المركزي وتوزيعها بصورة مناسبة على المعدات، مثل الشيلرات (Chillers)، ووحدات مناولة الهواء (Air Handling Units)، ووحدات الفان كويل (Fan Coil Units).

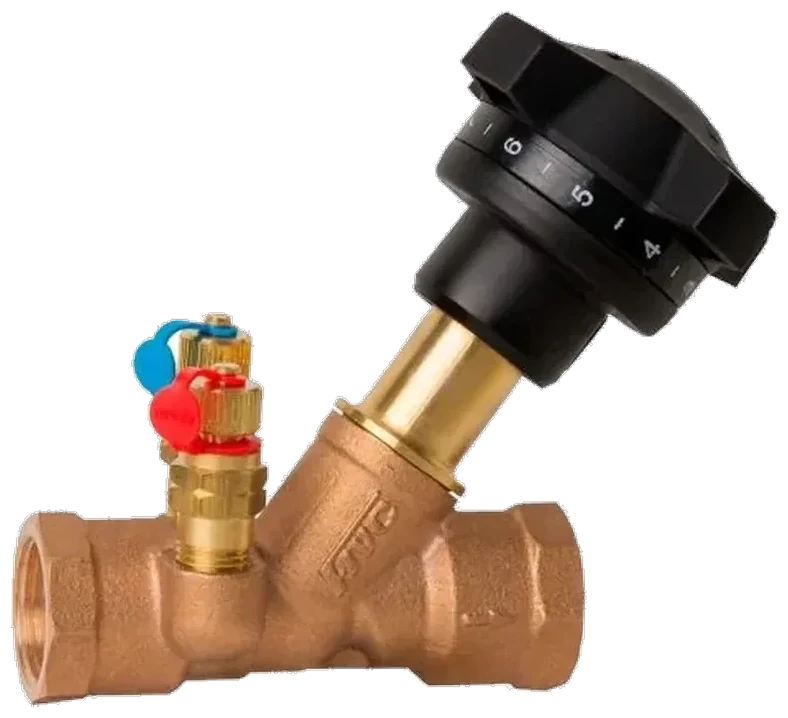

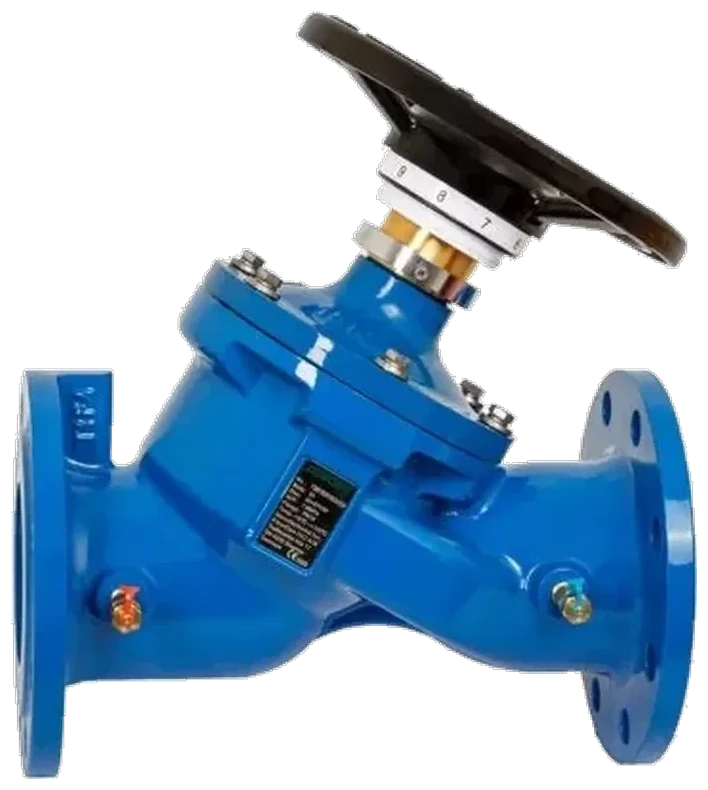

يعتمد محبس الاتزان الاستاتيكي على ضبط يدوي مسبق لمعدل السريان المطلوب، لكن معدل السريان الفعلي قد يتغير عند تغيّر الضغط التفاضلي في الشبكة نتيجة فتح أو غلق محابس التحكم. أما محبس الاتزان الديناميكي، فيحافظ على معدل السريان المحدد ضمن نطاق الضغط التفاضلي المصمم للعمل فيه (Differential Pressure Range)، حتى مع تغيّر الضغط في الشبكة، مما يحقق اتزانًا تلقائيًا ومستقرًا للمياه.

ومن أهم مميزات محابس الاتزان الديناميكي إمكانية تركيبها مباشرةً على المعدات، مثل الشيلرات ووحدات مناولة الهواء ووحدات الفان كويل، دون الحاجة إلى تركيب محابس اتزان إضافية على الفروع (Branches) والقوائم الرأسية (Risers)، أو على خطوط التجاوز (Bypass) في أنظمة المحابس الثلاثية (Three-Way Valves) ذات الطلمبات ثابتة السرعة، وفقًا لتصميم النظام ومتطلبات المشروع. ويساعد ذلك على تقليل تكاليف التوريد والتركيب، وتوفير الوقت والجهد اللازمين لضبط اتزان الشبكة.

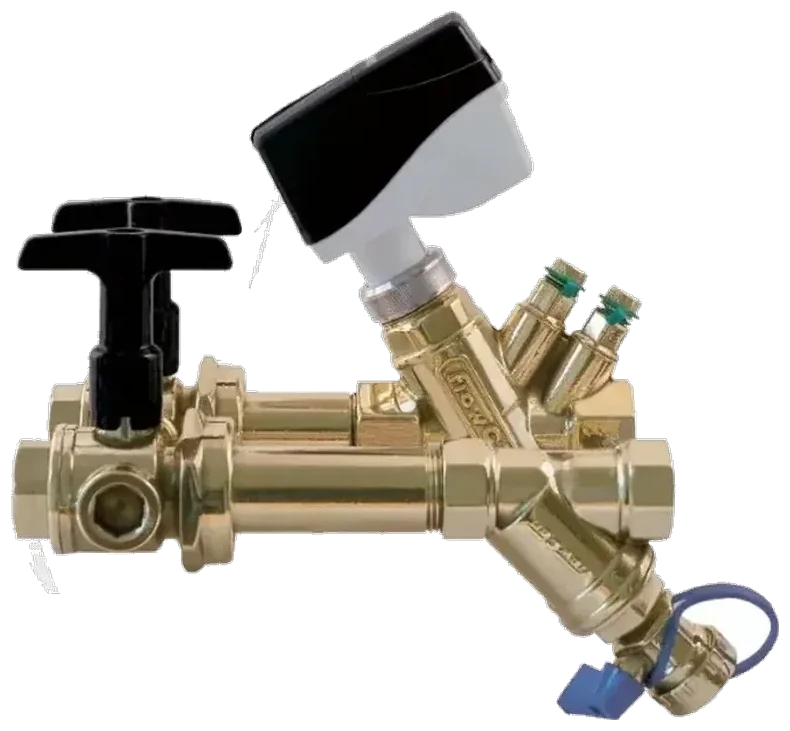

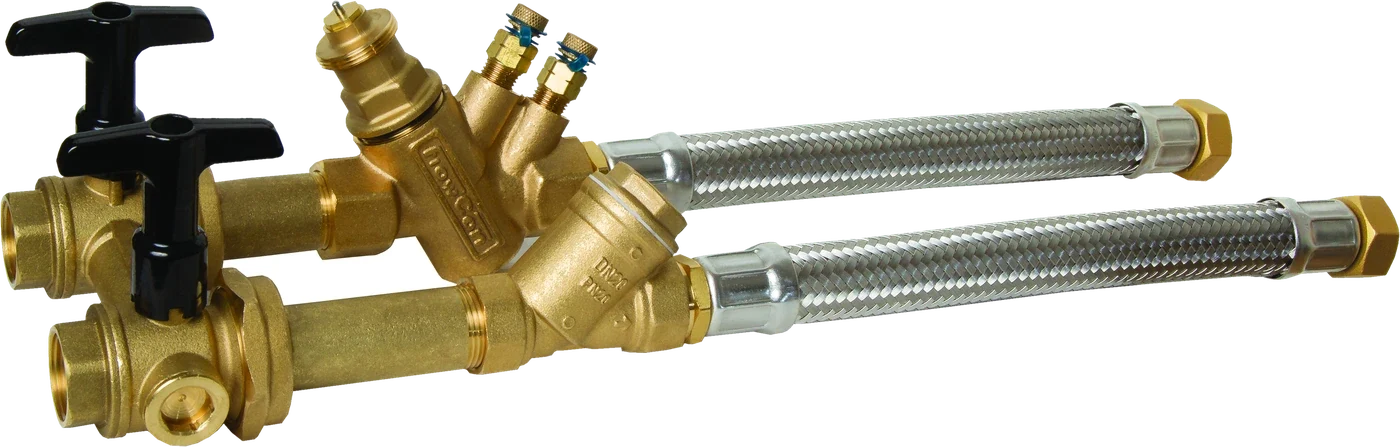

هي مجموعة متكاملة من المحابس يتم تجميعها مسبقًا (Pre-assembled) واختبارها تحت الضغط (Pre-pressure tested) في المصنع، لتوصيل وحدات الفان كويل (Fan Coil Units) بدائرة المياه المثلجة أو الساخنة، مما يسهل عملية التركيب ويضمن توافق المكونات مع بعضها.

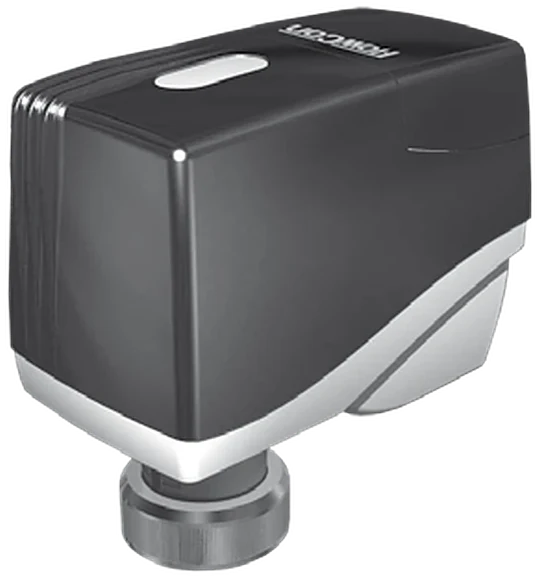

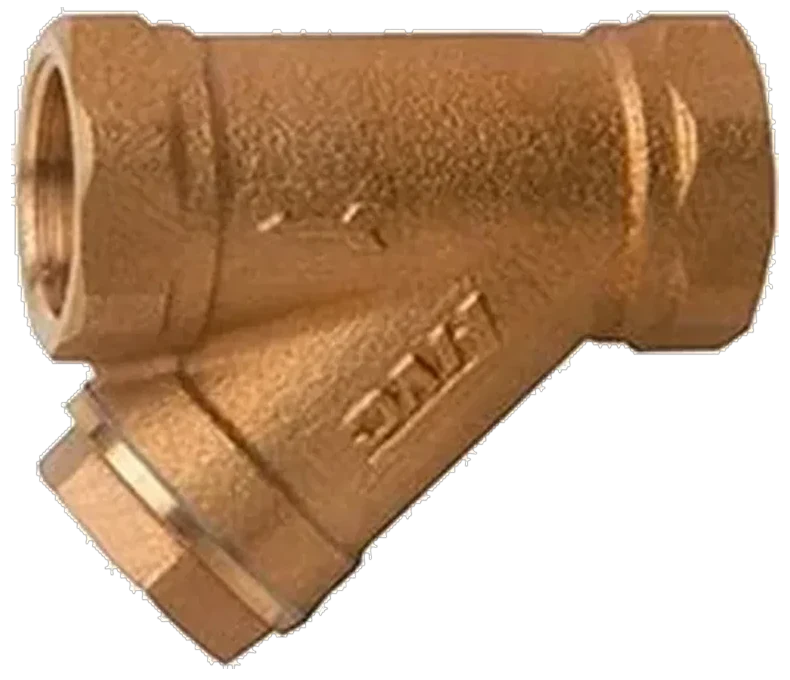

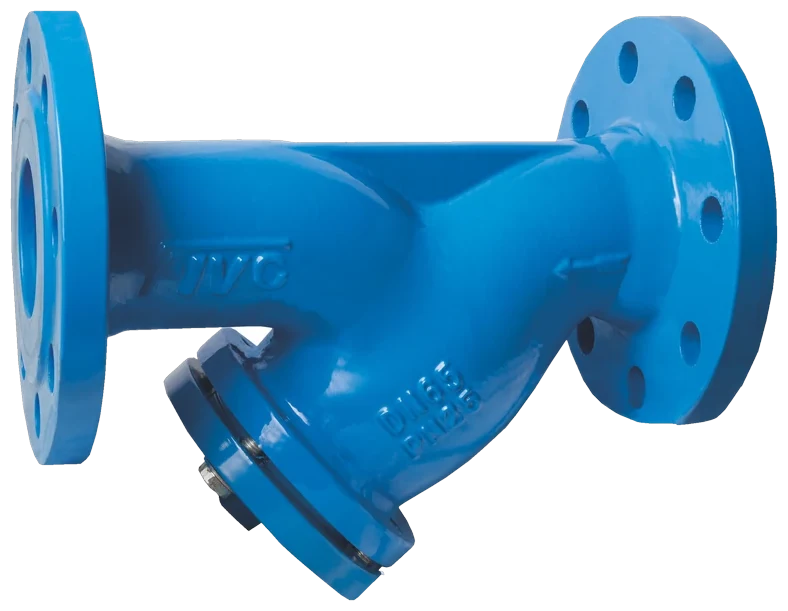

وتضم المجموعة محبس تحكم مستقلًا عن الضغط (PICV) مزودًا بمحرك كهربائي (Actuator)، ومصفاة (Strainer)، ومحبس تصريف (Drain Valve)، بالإضافة إلى محابس العزل (Isolation Valves) وصندوق العزل الحراري (Insulation Box)، وفقًا لتكوين المجموعة ومتطلبات المشروع.

ويساعد استخدام هذه المجموعة المتكاملة على تقليل وقت التركيب وأعمال التوصيل في الموقع، وتحسين تنظيم وجودة تركيب مكونات دائرة المياه عند وحدات الفان كويل.

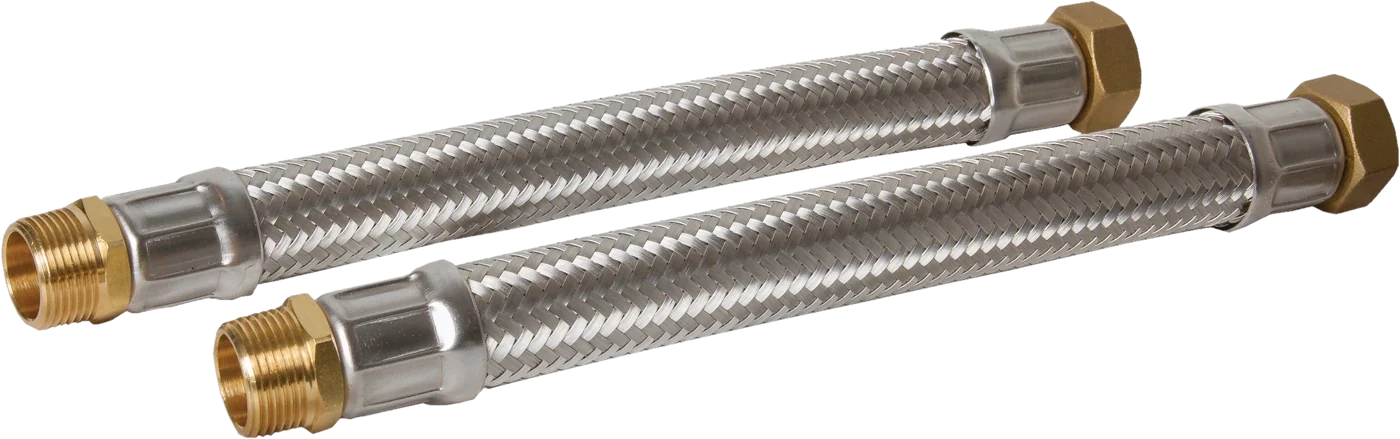

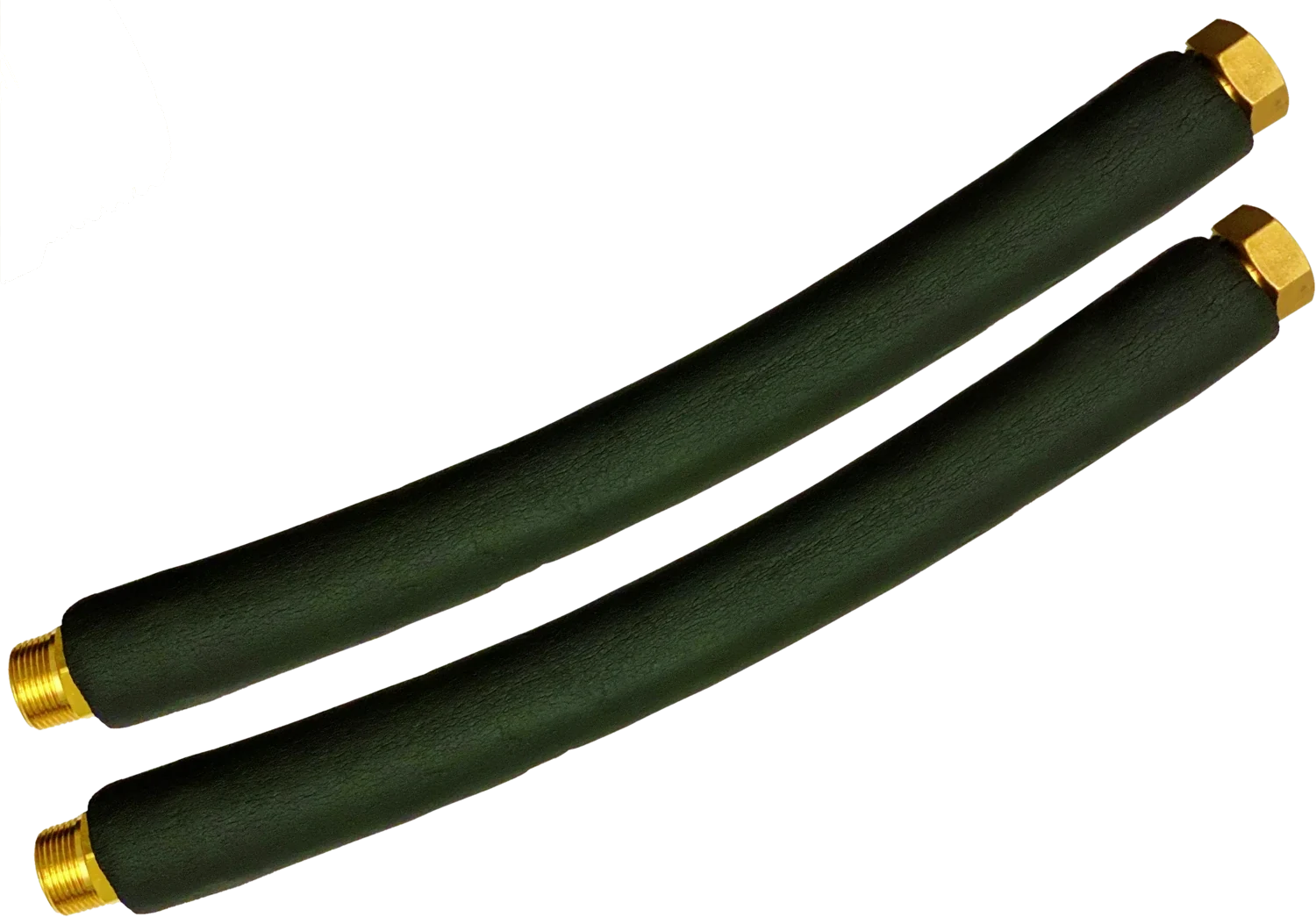

هي وصلات مرنة من الستانلس ستيل المجدول (Stainless Steel Braided Hoses) ببطانة داخلية من مطاط EPDM، تُستخدم لتوصيل وحدات الفان كويل (Fan Coil Units) بمواسير المياه المثلجة أو الساخنة، وتتوفر بمقاسات من DN15 حتى DN50.

وتساعد على امتصاص الاهتزازات وتعويض فروق المحاذاة بين المواسير والوحدة، وتسهّل أعمال التركيب والصيانة، بينما تمنع النسخة المعزولة (Insulated Hoses) تكوّن التكثيف على سطح الوصلة في دوائر المياه المثلجة.

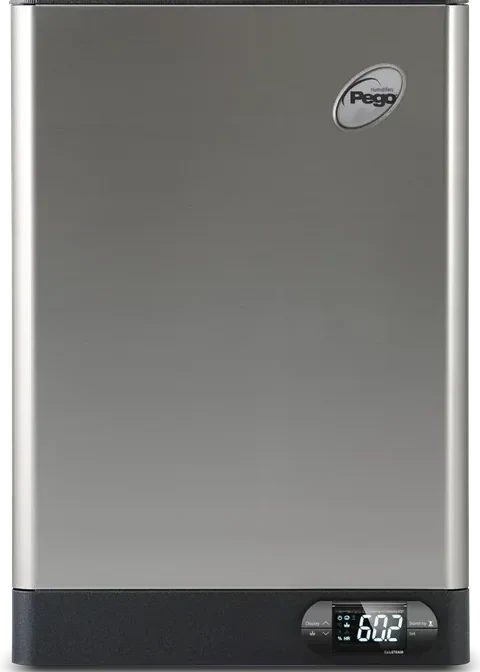

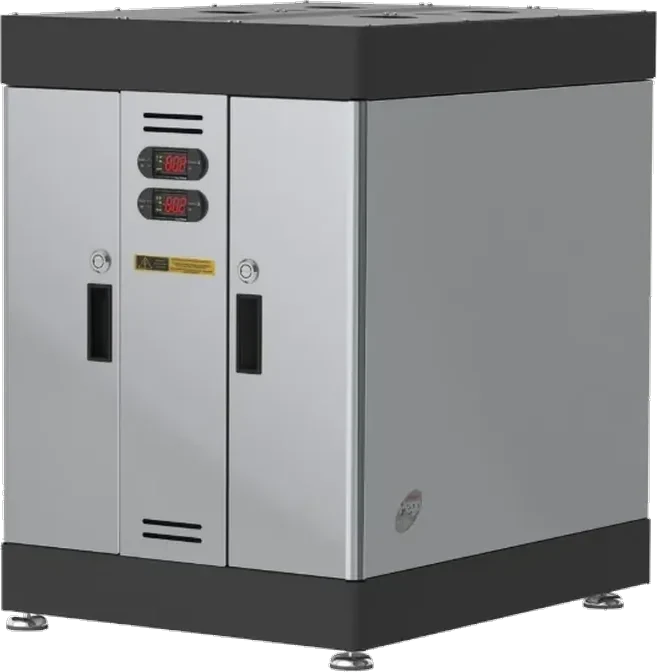

هو جهاز يُستخدم لرفع الرطوبة النسبية في الهواء عن طريق توليد البخار وإضافته إلى الهواء المراد ترطيبه. وتعتمد الأجهزة التي نوفرها على تقنية الأقطاب الكهربائية المغمورة (Immersed Electrodes)، حيث يمر التيار الكهربائي عبر المياه بين الأقطاب المغمورة، مما يؤدي إلى تسخين المياه وتوليد البخار.

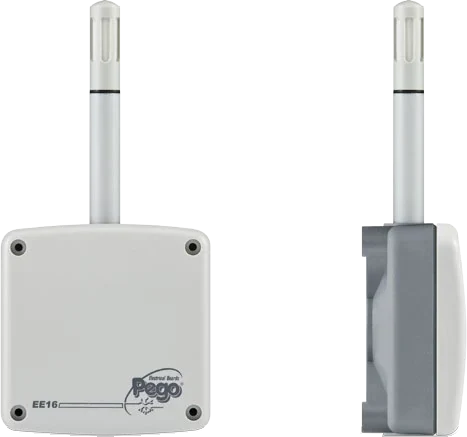

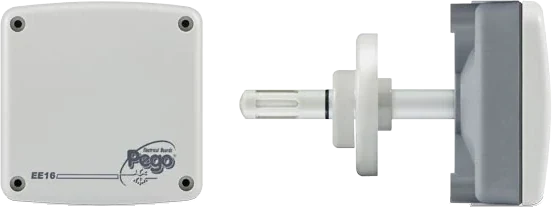

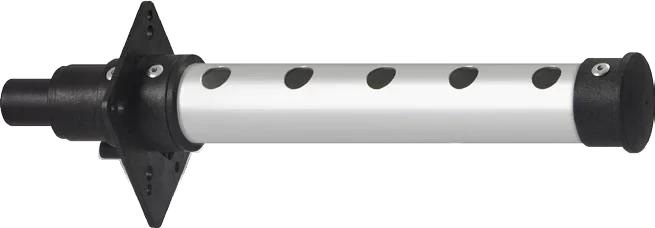

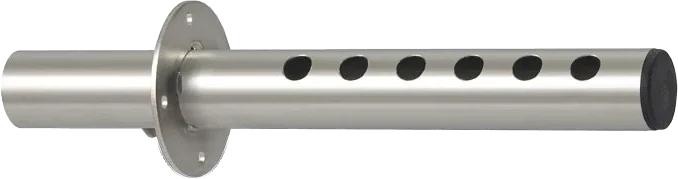

يُوجَّه البخار الناتج إلى مجاري الهواء المراد ترطيبها عبر أنابيب توزيع مخصصة، أو يُضخ مباشرةً في المكان المراد ترطيبه، وفقًا لنوع الجهاز وتصميمه وطريقة تركيبه. ويتم التحكم في كمية البخار الناتجة من خلال حساس الرطوبة (Humidity Sensor)، الذي يقيس الرطوبة النسبية ويرسل إشارة إلى جهاز الترطيب لضبط إنتاج البخار والحفاظ على مستوى الرطوبة المطلوب. وتُستخدم هذه الأجهزة في غرف العمليات ومصانع الأدوية ومصانع الأغذية وثلاجات التبريد والمتاحف والمطابع، حيث يتطلب التشغيل الحفاظ على مستويات محددة من الرطوبة.

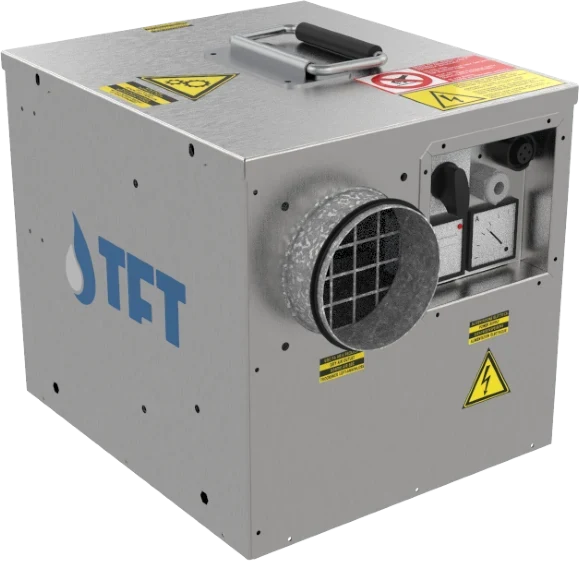

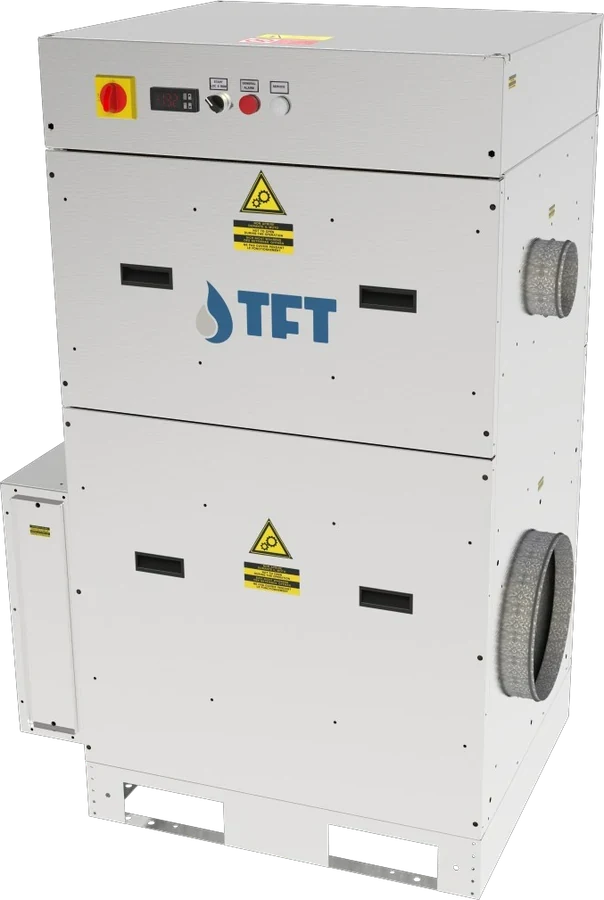

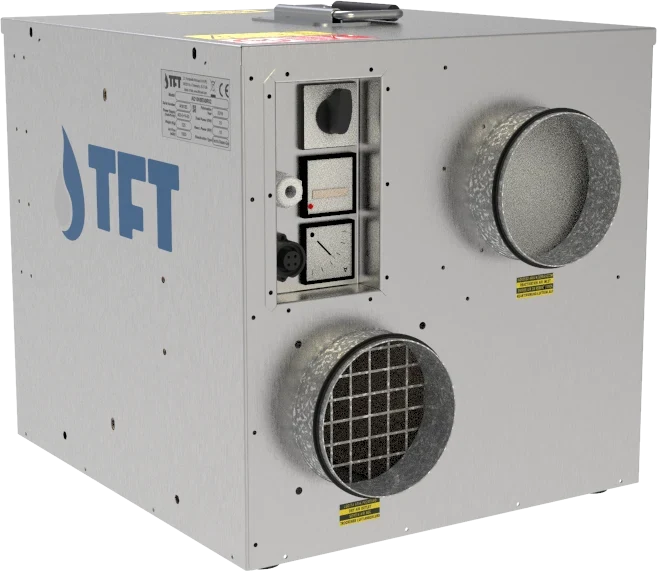

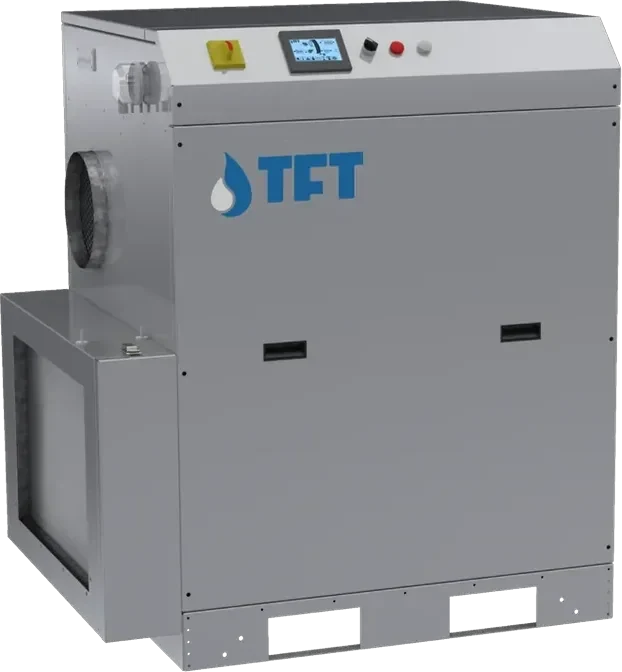

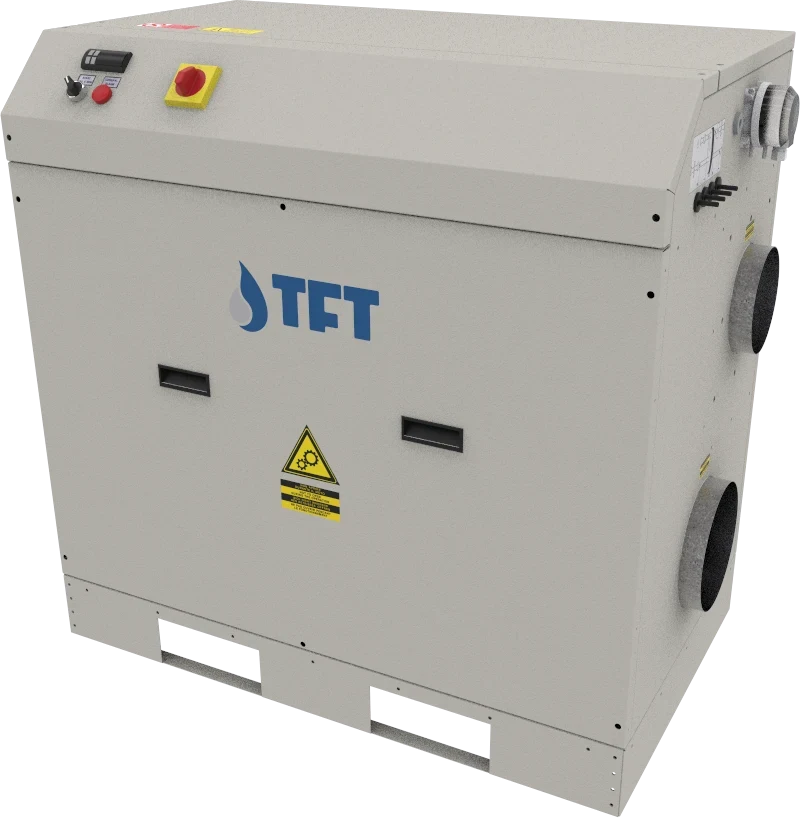

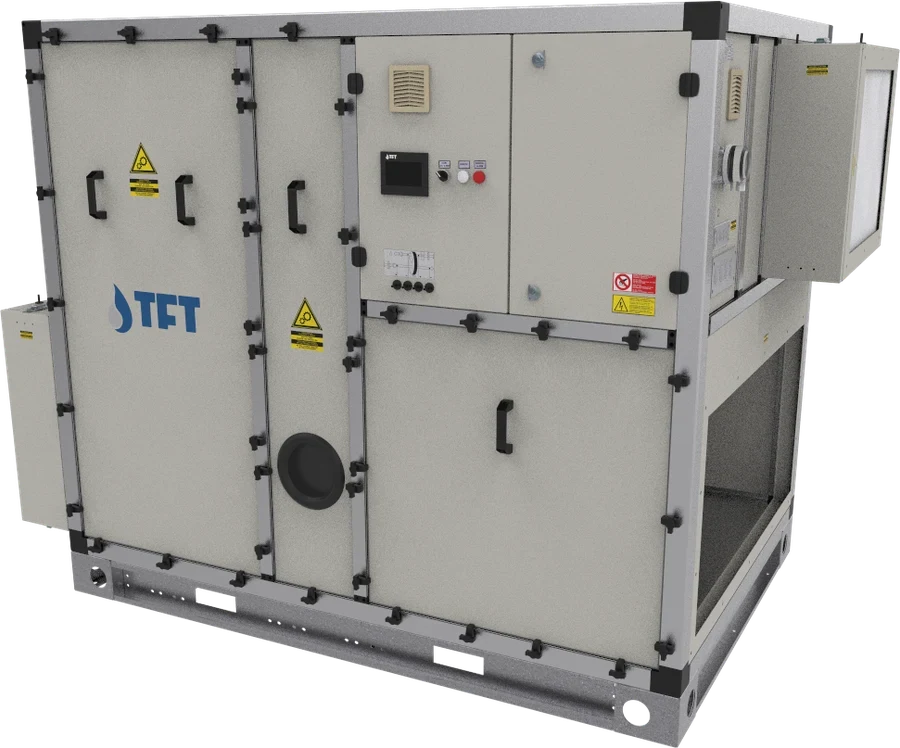

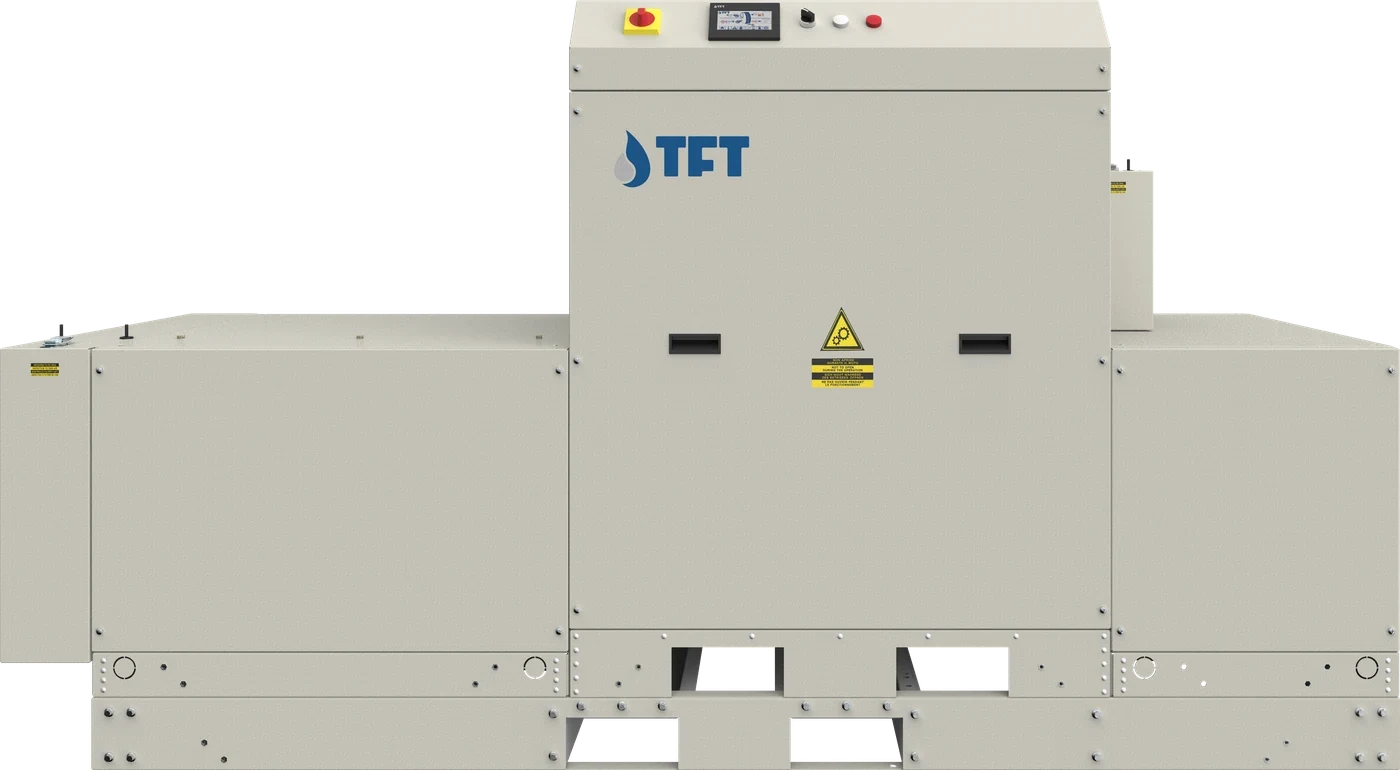

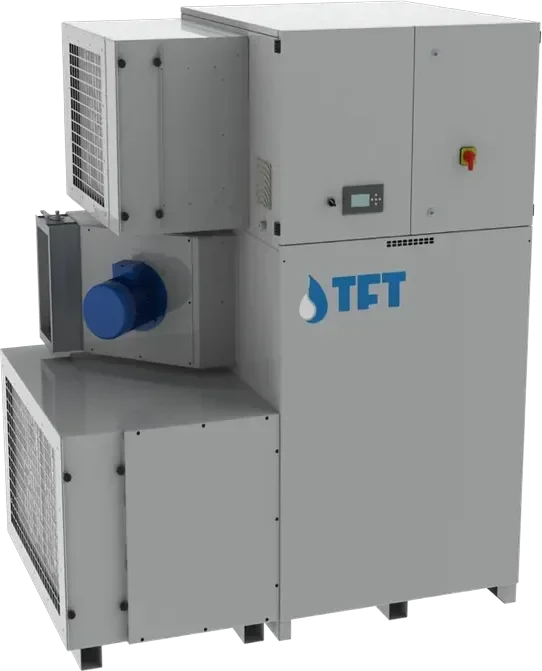

هو جهاز يُستخدم لخفض الرطوبة النسبية في الهواء عن طريق امتصاص بخار الماء باستخدام مادة مجففة مثل السيليكا جل (Silica Gel). ويمر الهواء عبر عجلة دوارة (Desiccant Rotor) مغطاة بالمادة المجففة، التي تمتص الرطوبة من الهواء، بينما يُمرَّر تيار من الهواء الساخن عبر جزء آخر من العجلة لتجديد المادة المجففة وطرد الرطوبة الممتصة إلى الخارج، وتستمر العجلة في الدوران لتكرار عملية إزالة الرطوبة.

يتم التحكم في مستوى الرطوبة المطلوب من خلال حساس الرطوبة (Humidity Sensor)، الذي يقيس الرطوبة النسبية ويرسل إشارة إلى نظام التحكم لضبط تشغيل الجهاز وفقًا للاحتياج. وتُستخدم هذه الأجهزة في مصانع الأدوية والأغذية، وغرف التبريد، والمخازن، وغيرها من التطبيقات التي تتطلب مستويات منخفضة جدًا من الرطوبة، حتى في درجات الحرارة المنخفضة.

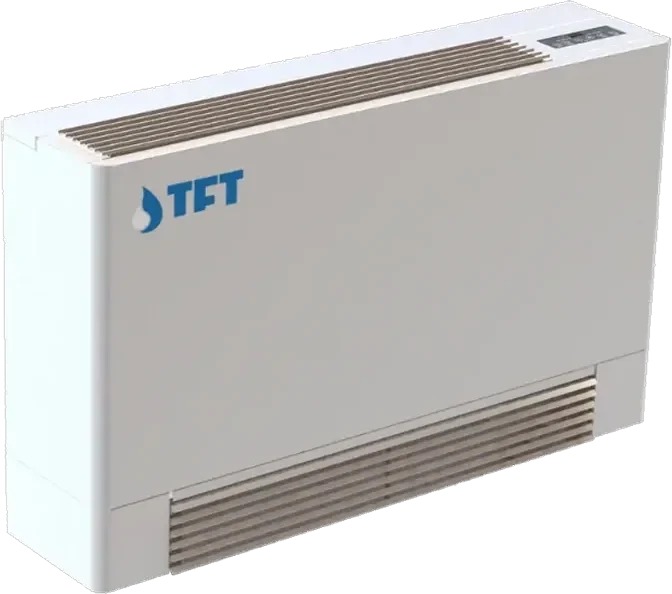

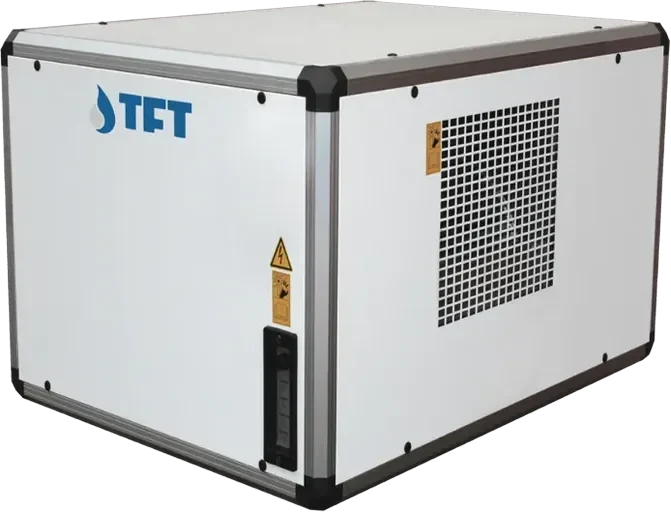

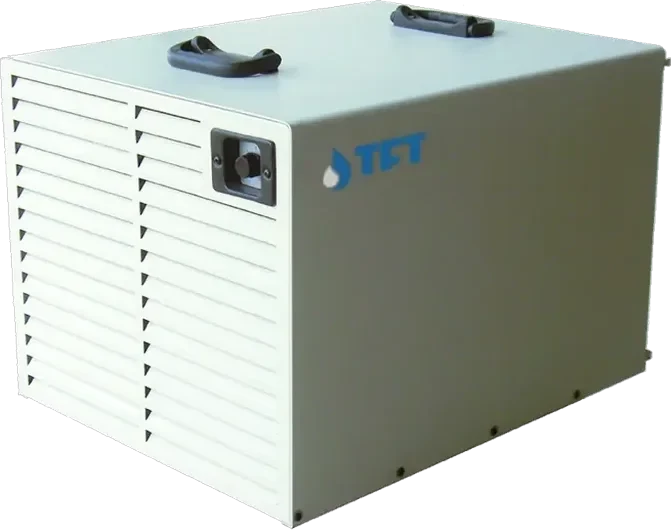

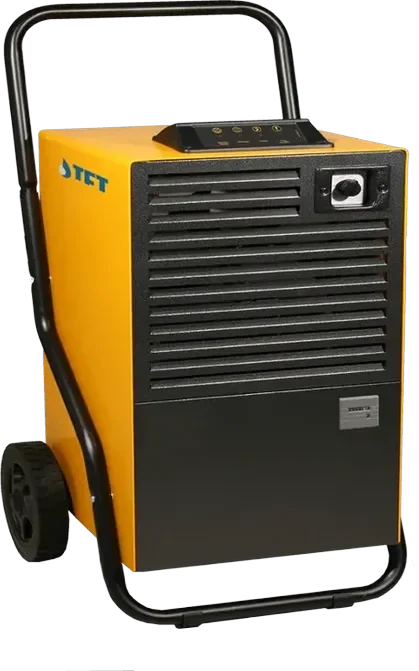

هو جهاز يُستخدم لخفض الرطوبة النسبية في الهواء عن طريق تكثيف بخار الماء باستخدام دائرة تبريد، حيث يمر الهواء على ملف تبريد بارد تنخفض درجة حرارته إلى ما دون نقطة الندى (Dew Point)، فيتكثف بخار الماء ويتجمع ليتم تصريفه خارج الجهاز. بعد ذلك، يمر الهواء على المكثف (Condenser) لاكتساب الحرارة قبل خروجه من الجهاز.

يتم التحكم في مستوى الرطوبة المطلوب من خلال حساس الرطوبة (Humidity Sensor)، الذي يقيس الرطوبة النسبية ويرسل إشارة إلى نظام التحكم لضبط تشغيل الجهاز وفقًا للاحتياج. وتُستخدم هذه الأجهزة في حمامات السباحة، والفنادق، ومخازن حفظ الأغذية والأدوية، والأرشيفات، وغيرها من الأماكن التي تتطلب خفض مستويات الرطوبة، خاصةً في درجات الحرارة المعتدلة والمرتفعة.

يعتمد مجفف الهواء بالمواد المجففة (Desiccant Dehumidifier) على عجلة دوارة مغطاة بمادة ماصة للرطوبة مثل السيليكا جل (Silica Gel)، ويتميز بقدرته على الوصول إلى مستويات منخفضة جدًا من الرطوبة النسبية، قد تصل إلى 2–3% في التطبيقات والتصميمات المناسبة. أما مجفف الهواء بالتكثيف (Condensation Dehumidifier)، فيعتمد على دائرة تبريد لتكثيف بخار الماء من الهواء، وتكون قدرته على خفض الرطوبة محدودة نسبيًا، خاصةً عند انخفاض درجة حرارة الهواء أو الحاجة إلى مستويات شديدة الانخفاض من الرطوبة.

في المقابل، يكون مجفف التكثيف أقل استهلاكًا للطاقة في كثير من التطبيقات ذات درجات الحرارة المعتدلة والمرتفعة، عندما يكون مستوى الرطوبة المطلوب متوسطًا. لذلك، يعتمد اختيار التقنية المناسبة على درجة حرارة المكان، ومستوى الرطوبة المستهدف، وظروف التشغيل.

يعمل كلا النوعين على استعادة الطاقة الحرارية من هواء الطرد ونقلها إلى هواء التغذية الخارجي، مما يقلل أحمال التبريد والتدفئة واستهلاك الطاقة.

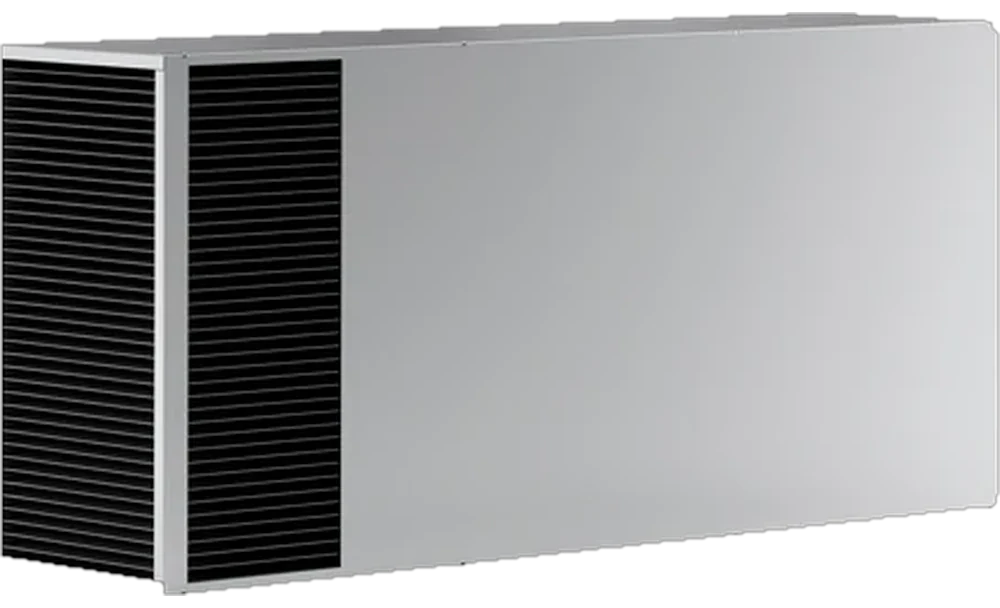

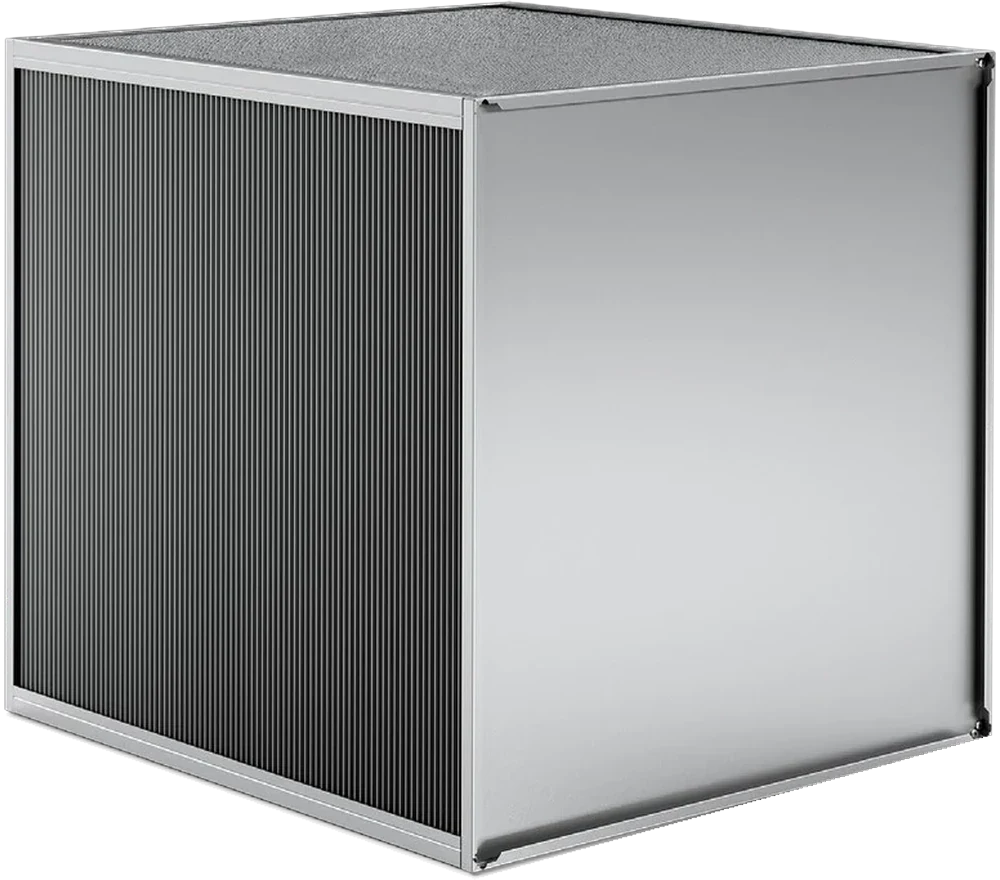

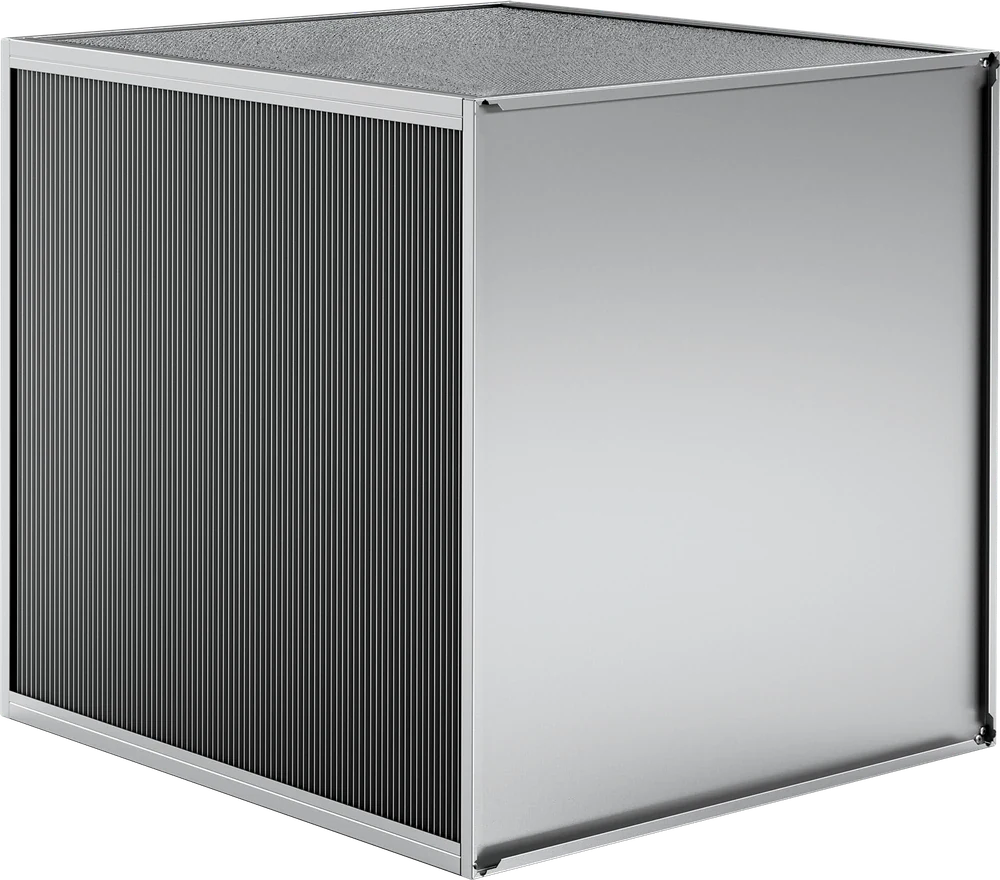

يفصل المبادل الحراري ذو الألواح (Plate Heat Exchanger) بين تياري الهواء بواسطة ألواح رقيقة، ويتوفر بتصميم التدفق المتقاطع (Cross-flow) أو التدفق المعاكس (Counter-flow)، دون اختلاط مباشر بين التيارين، لذلك يُفضَّل في المستشفيات والمعامل والتطبيقات التي تتطلب فصلًا أكبر بين هواء التغذية وهواء الطرد.

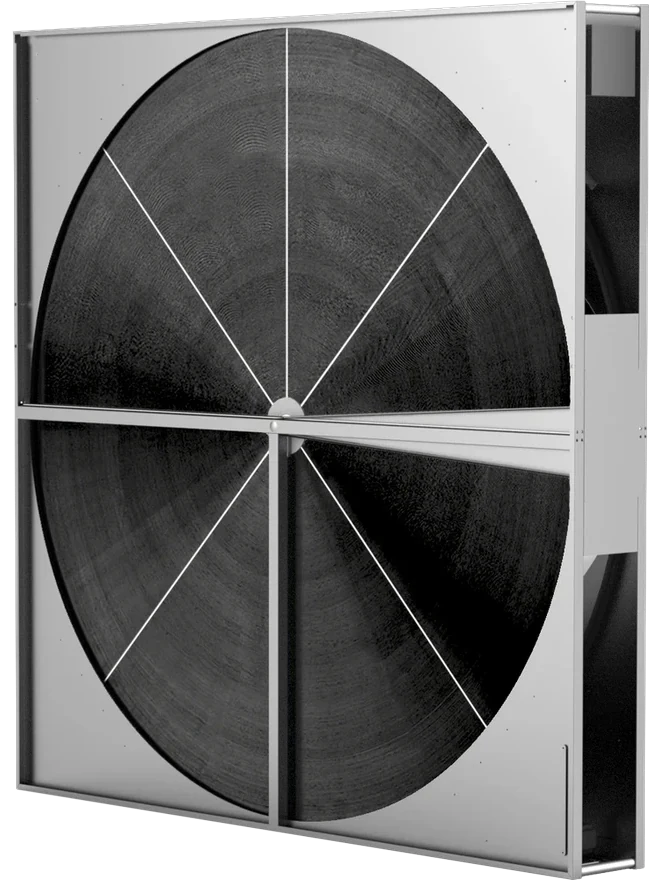

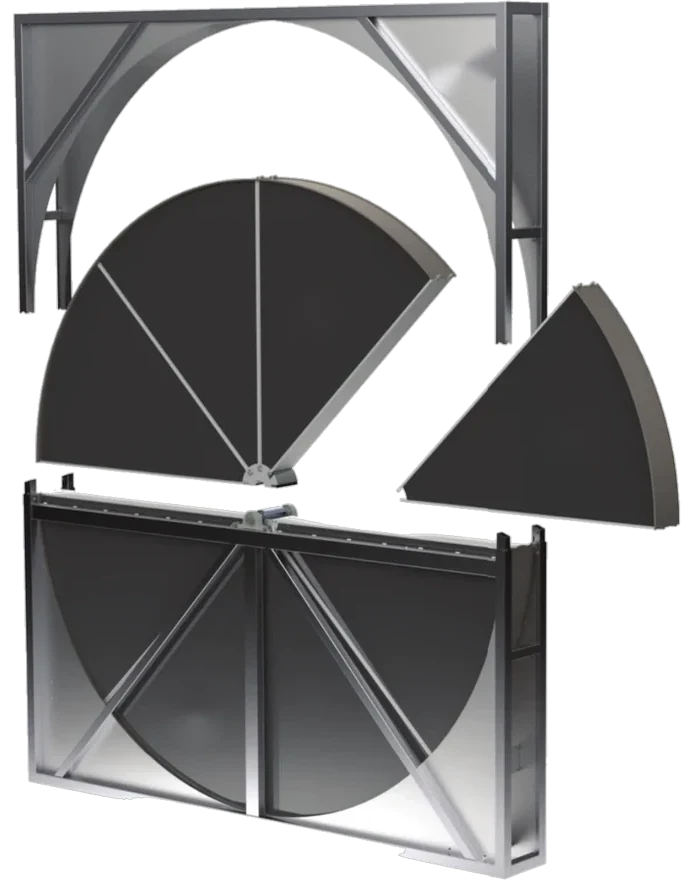

أما المبادل الحراري الدوار (Rotary Heat Exchanger)، فيستخدم عجلة دوارة لاستعادة الطاقة الحرارية، ويمكن لبعض أنواعه استعادة جزء من الرطوبة أيضًا. ويتميز عادةً بقدرته على معالجة معدلات تدفق هواء كبيرة ضمن أبعاد مدمجة، مما يجعله مناسبًا عندما تكون مساحة التركيب محدودة.

ويعتمد الاختيار النهائي على متطلبات المشروع وظروف التشغيل وكفاءة استعادة الطاقة المطلوبة.

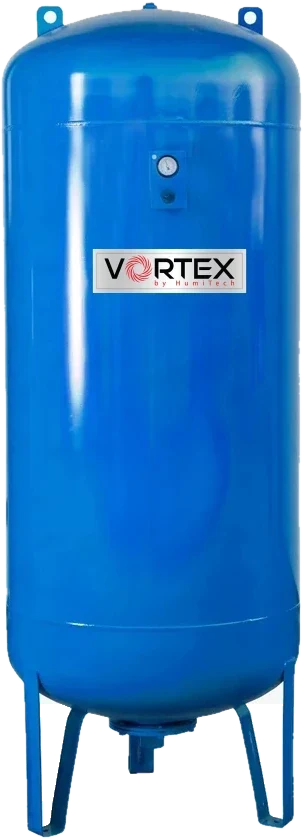

خزان التمدد هو خزان مغلق يُستخدم في دوائر المياه المغلقة لأنظمة التكييف المركزي، ويحتوي على غشاء مرن (Diaphragm أو Bladder) يفصل مياه الدائرة عن الهواء أو النيتروجين المضغوط داخل الخزان.

عندما ترتفع درجة حرارة المياه ويزداد حجمها، تدخل الزيادة إلى الخزان وتضغط الغاز الموجود بداخله، وعندما تنخفض درجة الحرارة وينكمش حجم المياه، يتمدد الغاز ويدفع المياه مرة أخرى إلى الدائرة. وبذلك يساعد خزان التمدد على الحد من تقلبات الضغط والحفاظ عليه ضمن الحدود التشغيلية المطلوبة، مما يحمي المواسير والمضخات والمحابس ومكونات النظام من ارتفاع الضغط أو انخفاضه، ويساعد على منع دخول الهواء إلى الدائرة.

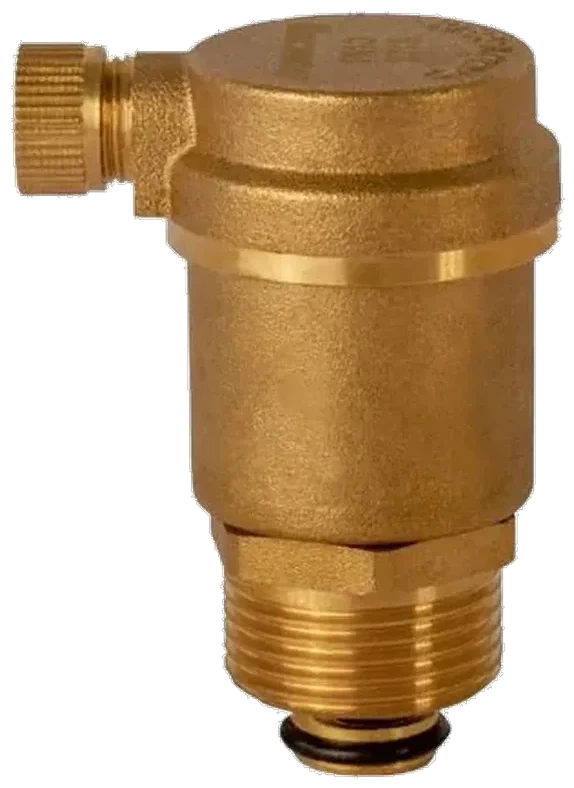

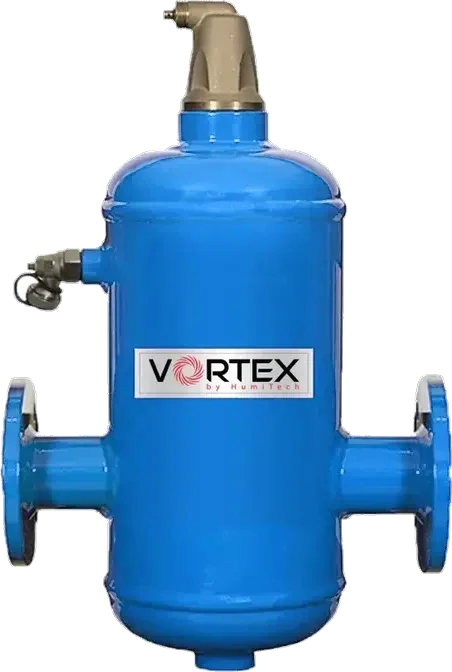

فاصل الهواء هو أحد مكونات دوائر المياه المغلقة في أنظمة التكييف المركزي، ويُستخدم لفصل الهواء والفقاعات الدقيقة من المياه، ثم طردها عبر محبس تنفيس أوتوماتيكي (Automatic Air Vent) موجود في أعلاه. وتعتمد آلية عمله على تصميم داخلي يساعد على تجميع فقاعات الهواء وفصلها عن المياه، بينما تتوفر بعض الأنواع بتصميمات تسمح أيضًا بفصل الشوائب العالقة.

يساعد فاصل الهواء على تقليل التآكل والضوضاء ومشكلات الجيوب الهوائية داخل الدائرة، كما يحسّن سريان المياه وانتقال الحرارة في الشيلرات (Chillers) ووحدات الفان كويل (Fan Coil Units)، ويساهم في رفع كفاءة تشغيل النظام وإطالة العمر التشغيلي لمكوناته.
